รายละเอียดสินค้า:
|
| รุ่น: | 2.8 นิ้ว SPI TFT MSP2806 | การแก้ไข: | 240X320 |
|---|---|---|---|
| ขนาด PCB ของโมดูล: | 50.0x86.0 (มม.) | พื้นที่ใช้งาน LCD: | 43.2x57.6 (มม.) |
| จอแอลซีดีอินเทอร์เฟซ: | SPI 4 สาย | โหมดการแสดงผล: | ปกติ ขาว |
| ตัวควบคุมไดร์เวอร์: | ILI9341 | แผงสัมผัส: | โดยไม่ต้องสัมผัส |

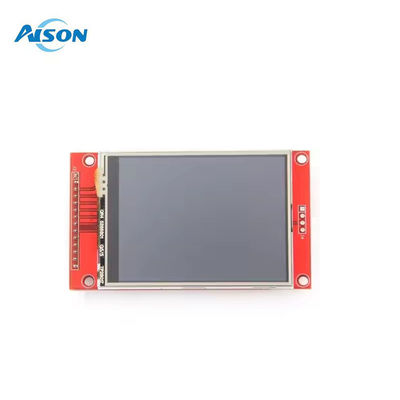

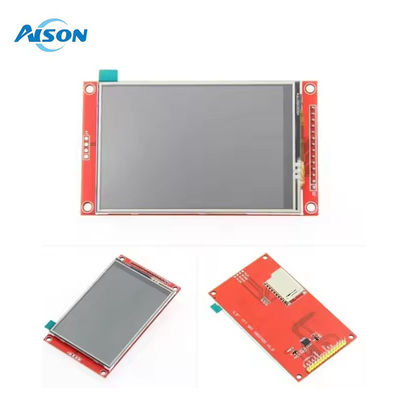

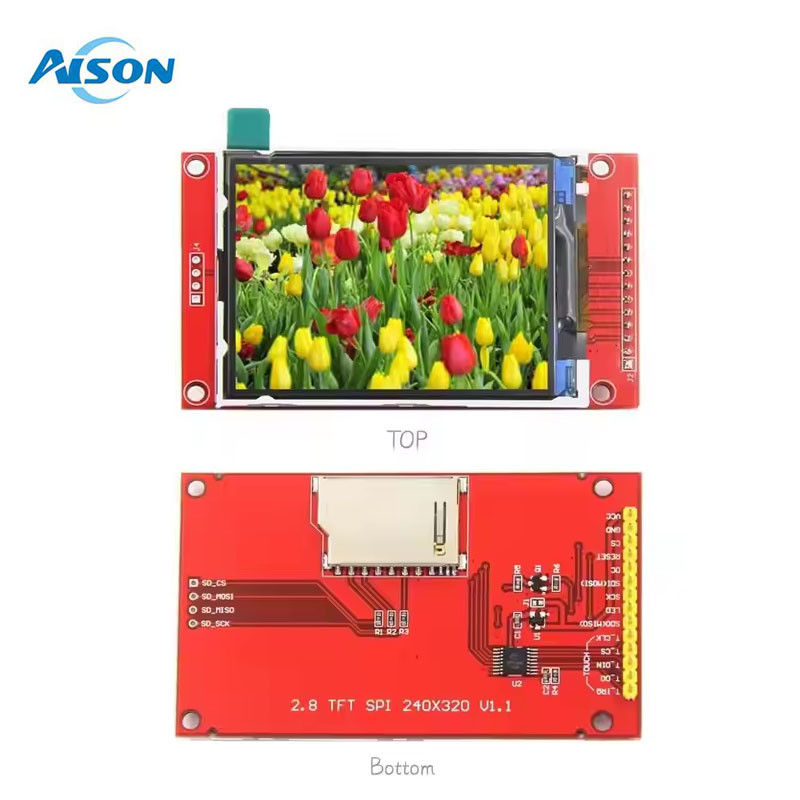

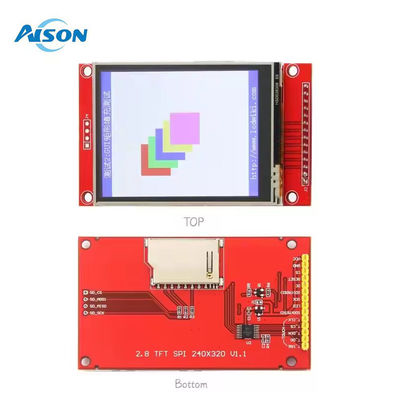

2.8 นิ้ว SPI TFT LCD Module 240*320 ILI9341 พร้อมบอร์ด PCB
ตัวเลือก:
2.2 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.2 นิ้ว SPI โมดูลแสดงด้วย RTP
2.4 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.4 นิ้ว SPI โมดูลแสดงด้วย RTP
2.8 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.8 นิ้ว SPI โมดูลแสดงด้วย RTP
3.2 นิ้ว SPI LCD Module ไม่มีการสัมผัส3.2 นิ้ว SPI โมดูลแสดงด้วย RTP
3.5 นิ้ว SPI LCD Module ไม่มีการสัมผัส3.5 นิ้ว SPI โมดูลแสดงด้วย RTP
4โมดูล SPI LCD ขนาด 0.0 นิ้ว โดยไม่ต้องสัมผัส4.0 นิ้ว SPI โมดูลแสดงด้วย RTP
| ชื่อ | ปริมาตร |
| แสดงสี | สี RGB 65K |
| SKU | มีจอสัมผัส: MSP2807 |
| ไม่มีจอสัมผัส: MSP2806 | |
| ขนาดจอ | 2.8 ((นิ้ว) |
| ประเภท | TFT |
| ไดรเวอร์ IC | ILI9341 |
| การแก้ไข | 320*240 (พิกเซล) |
| อินเตอร์เฟซโมดูล | อินเตอร์เฟซ SPI 4 สาย |
| พื้นที่ทํางาน (พื้นที่ AA) | 43.2x57.6 ((mm) |
| ขนาด PCB โมดูล | 50.0x86.0 ((มม) |
| อุณหภูมิการทํางาน | -20°C~60°C |
| อุณหภูมิในการเก็บ | -30°C ~ 70°C |
| ความดันพลังงาน VCC | 3.3V ~ 5V |
| โลจิก IO โป่งไฟฟ้า | 3.3V ((TTL) |
| การบริโภคพลังงาน | TBD |
| น้ําหนักโดยเฉพาะ ((บรรจุในบรรจุ) | ไม่มีการสัมผัส: 34 ((g) / ด้วยการสัมผัส: 43 ((g) |
การนิยามอินเตอร์เฟซ
| จํานวน | สัญลักษณ์ Pin | คําอธิบาย |
| 1 | VCC | การเข้าพลังงาน 5V/3.3V |
| 2 | GND | ดิน |
| 3 | CS | สัญญาณการเลือกชิป LCD ระดับต่ําเปิด |
| 4 | กําหนดใหม่ | สัญญาณการรีเซ็ต LCD การรีเซ็ตระดับต่ํา |
| 5 | DC/RS | สัญลักษณ์จอจอจอจอ LCD / สัญญาณการเลือกข้อมูล
ระดับสูง: ลงทะเบียน ระดับต่ํา: ข้อมูล |
| 6 | SDI ((MOSI) | สัญญาณการบันทึกข้อมูลของ SPI bus |
| 7 | SCK | สัญญาณนาฬิการถบัส SPI |
| 8 | LED | การควบคุมไฟหลัง ระดับการสว่างสูง
ถ้าไม่ควบคุม ติด 3.3V เสมอสว่าง |
| 9 | SDO ((MISO) | SPI รถบัสอ่านสัญญาณข้อมูล, หากคุณไม่จําเป็นต้องฟังก์ชันการอ่าน, คุณไม่สามารถเชื่อมต่อมัน |
| (ต่อไปนี้คือการเชื่อมต่อสายสัญญาณจอสัมผัส หากคุณไม่จําเป็นต้องสัมผัสฟังก์ชันหรือโมดูลเองไม่ได้มีฟังก์ชันสัมผัส คุณไม่สามารถเชื่อมต่อพวกเขา) | ||
| 10 | T_CLK | การสัมผัสสัญลักษณ์นาฬิกาบัส SPI |
| 11 | T_CS | ชิปจอสัมผัส เลือกสัญญาณ เติมระดับต่ํา |
| 12 | T_DIN | การเข้าบัส SPI ด้วยการสัมผัส |
| 13 | T_DO | การออกของบัส SPI ที่สัมผัส |
| 14 | T_IRQ | การออกของบัส SPI ที่สัมผัส |
