รายละเอียดสินค้า:
|
| แสดงชื่อ: | โมดูล LCD ขนาด 3.5 นิ้ว TFT | การแก้ไข: | 480X320 |
|---|---|---|---|
| ขนาด PCB ของโมดูล: | 56.34x98 มม. | พื้นที่ทํางาน: | 48.96x73.44 มม |
| อินเตอร์เฟซ: | SPI 4 สาย | มุมมอง: | 55/65/65/65 |
| โหมดการแสดงผล: | TFT ปกติเป็นสีขาว | ไอซีไดร์เวอร์: | ILI9488 |
| แผงสัมผัส: | โดยไม่ต้องแคปทัช |

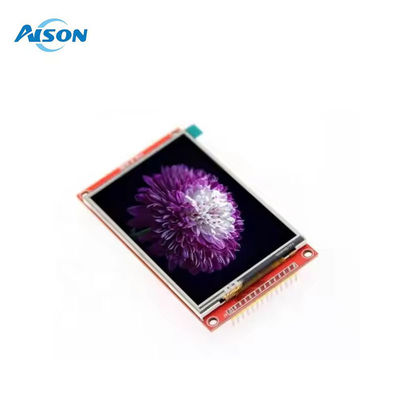

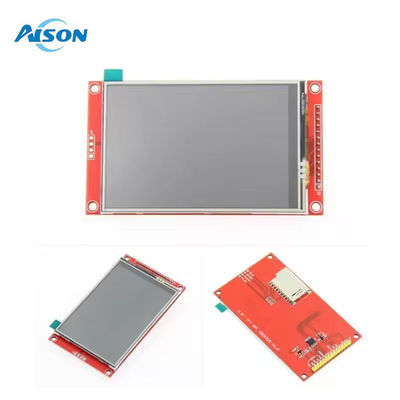

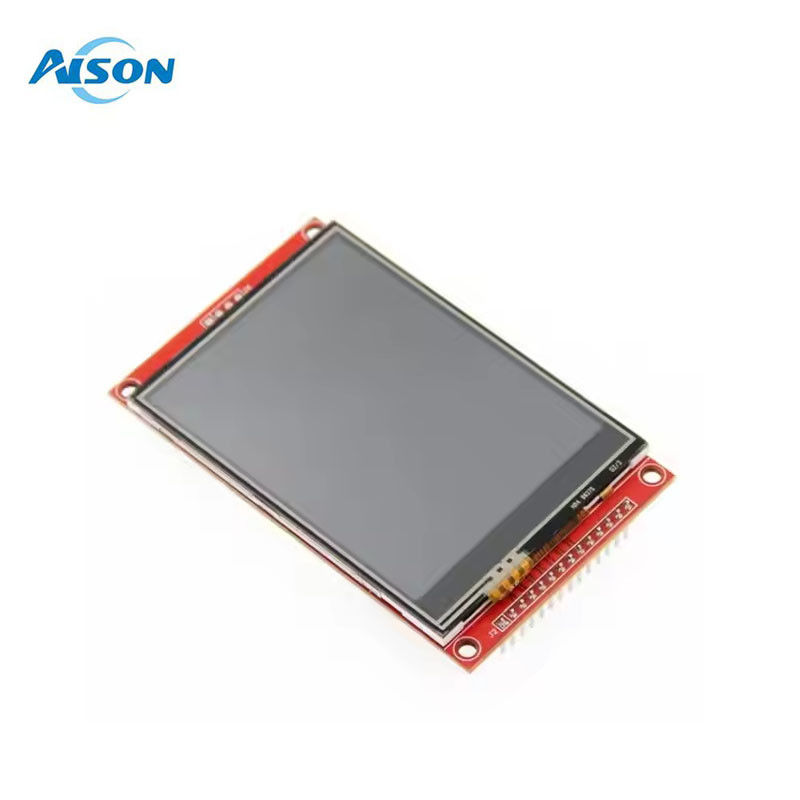

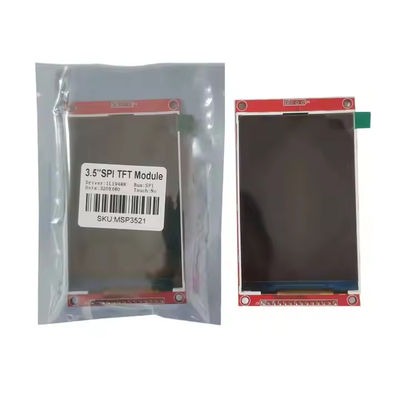

3.5 นิ้ว SPI TFT LCD Module ด้วยความละเอียด 480x320 ของ ILI9488
ตัวเลือก:
2.2 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.2 นิ้ว SPI โมดูลแสดงด้วย RTP
2.4 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.4 นิ้ว SPI โมดูลแสดงด้วย RTP
2.8 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.8 นิ้ว SPI โมดูลแสดงด้วย RTP
3.2 นิ้ว SPI LCD Module ไม่มีการสัมผัส3.2 นิ้ว SPI โมดูลแสดงด้วย RTP
3.5 นิ้ว SPI LCD Module ไม่มีการสัมผัส3.5 นิ้ว SPI โมดูลแสดงด้วย RTP
4โมดูล SPI LCD ขนาด 0.0 นิ้ว โดยไม่ต้องสัมผัส4.0 นิ้ว SPI โมดูลแสดงด้วย RTP
3.5 นิ้ว TFT LCD กับ SPI อินเตอร์เฟซ รายละเอียด:
◦ สีจอ: สี RGB 65K
◦ ขนาดจอ: 3.5 นิ้ว
◦ ประเภท: TFT
◦ IC ของคนขับ: ILI9488
◦ ความละเอียด: 480*320 (พิกเซล)
◦ อินเตอร์เฟซโมดูล: อินเตอร์เฟส SPI 4 สาย
◦ พื้นที่ทํางาน (พื้นที่ AA): 48.96x73.44 ((มม)
◦ โมดูล PCB ขนาด: 56.34x98 ((มม)
◦ อุณหภูมิการทํางาน: -20°C~60°C
◦ อุณหภูมิในการเก็บรักษา: -30°C ~ 70°C
◦ ความดันไฟฟ้า VCC: 3.3V ~ 5V
◦ โลจิก IO โฟลตพอร์ต: 3.3V ((TTL)
◦ การใช้พลังงาน: TBD
3.5การกําหนด Interface ของ SPI TFT Module
| จํานวน | สัญลักษณ์ Pin | คําอธิบาย |
| 1 | VCC | การเข้าพลังงาน 5V/3.3V |
| 2 | GND | ดิน |
| 3 | CS | สัญญาณการเลือกชิป LCD ระดับต่ําเปิด |
| 4 | กําหนดใหม่ | สัญญาณการรีเซ็ต LCD การรีเซ็ตระดับต่ํา |
| 5 | DC/RS | ระดับสูง: ลงทะเบียน ระดับต่ํา: ข้อมูล |
| 6 | SDI ((MOSI) | สัญญาณการบันทึกข้อมูลของ SPI bus |
| 7 | SCK | สัญญาณนาฬิการถบัส SPI |
| 8 | LED | ถ้าไม่ควบคุม ติด 3.3V เสมอสว่าง |
| 9 | SDO ((MISO) | SPI รถบัสอ่านสัญญาณข้อมูล, หากคุณไม่จําเป็นต้องฟังก์ชันการอ่าน, คุณไม่สามารถเชื่อมต่อมัน |
| (ต่อไปนี้คือการเชื่อมต่อสายสัญญาณจอสัมผัส หากคุณไม่จําเป็นต้องสัมผัสฟังก์ชันหรือโมดูลเองไม่ได้มีฟังก์ชันสัมผัส คุณไม่สามารถเชื่อมต่อพวกเขา) | ||
| 10 | T_CLK | การสัมผัสสัญลักษณ์นาฬิกาบัส SPI |
| 11 | T_CS | ชิปจอสัมผัส เลือกสัญญาณ เติมระดับต่ํา |
| 12 | T_DIN | การเข้าบัส SPI ด้วยการสัมผัส |
| 13 | T_DO | การออกของบัส SPI ที่สัมผัส |
| 14 | T_IRQ | สัญญาณการสกัดจอสัมผัส ระดับต่ําเมื่อสัมผัส |
