รายละเอียดสินค้า:
|
| รายการ: | หน้าจอสัมผัสตัวต้านทาน SPI 3.5 นิ้ว | ความละเอียดการแสดง: | 480X320 |
|---|---|---|---|
| ขนาด PCB: | 56.34x98 มม. | พื้นที่ใช้งาน LCD: | 48.96x73.44 มม |
| จอแอลซีดีอินเทอร์เฟซ: | SPI 4 สาย | มุมมอง: | 55/65/65/65 |
| ประเภทการแสดงผล: | TFT ปกติเป็นสีขาว | อุณหภูมิในการทำงาน: | -20 ถึง 70 องศา |

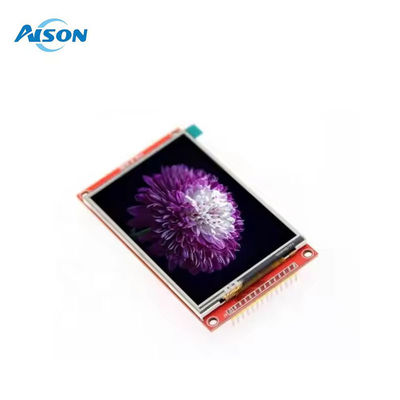

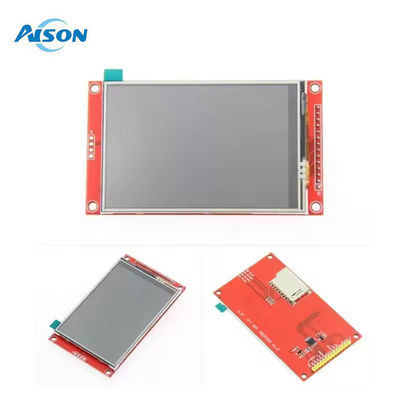

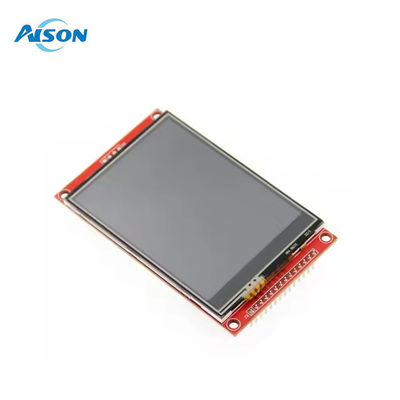

3.5 นิ้ว 480x320 SPI TFT display ILI9488 Driver 4 Wire SPI รองรับการสัมผัส
ตัวเลือก:
2.2 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.2 นิ้ว SPI โมดูลแสดงด้วย RTP
2.4 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.4 นิ้ว SPI โมดูลแสดงด้วย RTP
2.8 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.8 นิ้ว SPI โมดูลแสดงด้วย RTP
3.2 นิ้ว SPI LCD Module ไม่มีการสัมผัส3.2 นิ้ว SPI โมดูลแสดงด้วย RTP
3.5 นิ้ว SPI LCD Module ไม่มีการสัมผัส3.5 นิ้ว SPI โมดูลแสดงด้วย RTP
4โมดูล SPI LCD ขนาด 0.0 นิ้ว โดยไม่ต้องสัมผัส4.0 นิ้ว SPI โมดูลแสดงด้วย RTP
ลักษณะ
• หน้าจอสี 3.5 นิ้ว สนับสนุนจอสี 65K จอสีรวย ความละเอียด 480X320
• การใช้ SPI สายบัสลําดับ ใช้เพียงไม่กี่ IO เพียงเพื่อส่องแสงจอ
• สามารถขยายการทดลองได้ง่ายด้วยสล็อตการ์ด SD
• ให้ โปรแกรม ตัว อย่าง ที่ มี ความ หมาย มาก
• มาตรฐานกระบวนการระดับทหาร การทํางานที่มั่นคงในระยะยาว
• ให้การสนับสนุนทางเทคนิคสําหรับคนขับ
| ชื่อ | ปริมาตร |
| แสดงสี | สี RGB 65K |
| SKU | มีหน้าจอสัมผัส: MSP3520 |
| ไม่มีจอสัมผัส: MSP3521 | |
| ขนาดจอ | 3.5 ((inch) |
| ประเภท | TFT |
| ไดรเวอร์ IC | ILI9488 |
| การแก้ไข | 480*320 (พิกเซล) |
| อินเตอร์เฟซโมดูล | อินเตอร์เฟซ SPI 4 สาย |
| พื้นที่ทํางาน (พื้นที่ AA) | 48.96x73.44 ((มม) |
| ขนาด PCB โมดูล | 56.34x98 ((มม) |
| อุณหภูมิการทํางาน | -20°C ~ 70°C |
| อุณหภูมิในการเก็บ | -30°C~80°C |
| ความดันพลังงาน VCC | 3.3V ~ 5V |
| โลจิก IO โป่งไฟฟ้า | 3.3V ((TTL) |
| การบริโภคพลังงาน | ประมาณ 90mA |

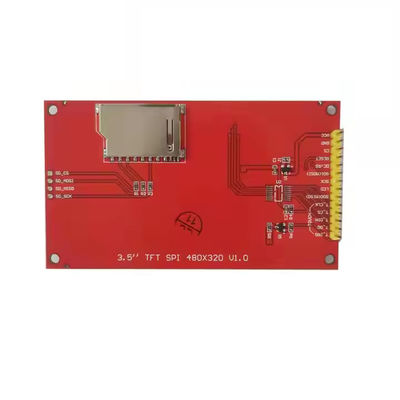

3จอ SPI TFT ขนาด.5 นิ้วการนิยามอินเตอร์เฟซ
| จํานวน | สัญลักษณ์ Pin | คําอธิบาย |
| 1 | VCC | การเข้าพลังงาน 5V/3.3V |
| 2 | GND | ดิน |
| 3 | CS | สัญญาณการเลือกชิป LCD ระดับต่ําเปิด |
| 4 | กําหนดใหม่ | สัญญาณการรีเซ็ต LCD การรีเซ็ตระดับต่ํา |
| 5 | DC/RS | ระดับสูง: ลงทะเบียน ระดับต่ํา: ข้อมูล |
| 6 | SDI ((MOSI) | สัญญาณการบันทึกข้อมูลของ SPI bus |
| 7 | SCK | สัญญาณนาฬิการถบัส SPI |
| 8 | LED | ถ้าไม่ควบคุม ติด 3.3V เสมอสว่าง |
| 9 | SDO ((MISO) | SPI รถบัสอ่านสัญญาณข้อมูล, หากคุณไม่จําเป็นต้องฟังก์ชันการอ่าน, คุณไม่สามารถเชื่อมต่อมัน |
| (ต่อไปนี้คือการเชื่อมต่อสายสัญญาณจอสัมผัส หากคุณไม่จําเป็นต้องสัมผัสฟังก์ชันหรือโมดูลเองไม่ได้มีฟังก์ชันสัมผัส คุณไม่สามารถเชื่อมต่อพวกเขา) | ||
| 10 | T_CLK | การสัมผัสสัญลักษณ์นาฬิกาบัส SPI |
| 11 | T_CS | ชิปจอสัมผัส เลือกสัญญาณ เติมระดับต่ํา |
| 12 | T_DIN | การเข้าบัส SPI ด้วยการสัมผัส |
| 13 | T_DO | การออกของบัส SPI ที่สัมผัส |
| 14 | T_IRQ | สัญญาณการสกัดจอสัมผัส ระดับต่ําเมื่อสัมผัส |
