รายละเอียดสินค้า:
|
| ชื่อ: | โมดูล SPI LCD ขนาด 2.4 นิ้ว | ปณิธาน: | 320x240 |
|---|---|---|---|
| ขนาด PCB ของโมดูล: | 77.18x42.72(มม.) | พื้นที่ใช้งาน: | 36.72x48.96(มม.) |
| ส่วนต่อประสาน: | อินเตอร์เฟซ SPI 4 สาย | มุมมอง: | 55/65/65/65 |
| โหมดแสดงผล: | TFT ปกติเป็นสีขาว | อุณหภูมิการทำงาน: | -20 ถึง 70 องศา |
| อุณหภูมิการจัดเก็บ: | -30 ถึง 80 องศา | ||
| เน้น: | 2โมดูลจอ LCD TFT ขนาด 0.2 นิ้ว,โมดูลจอ LCD TFT บอร์ด PCB |
||

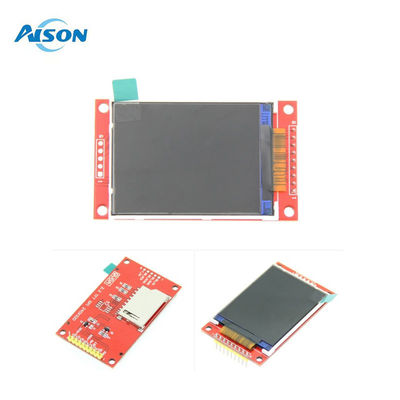

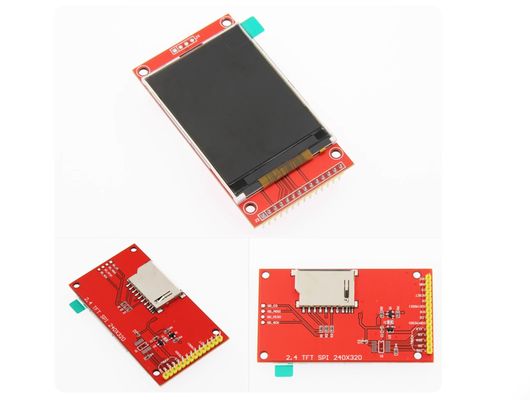

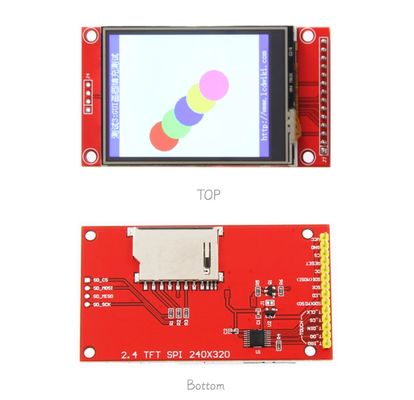

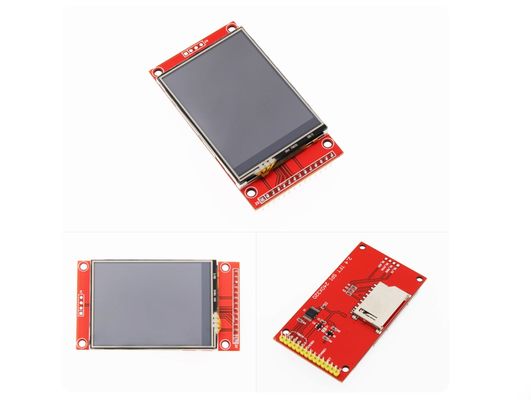

2.2 นิ้ว / 2.4 นิ้ว / 2.8 นิ้ว / 3.2 นิ้ว / 3.5 นิ้ว / 4.0 นิ้ว SPI TFT LCD Module with PCB Board
ตัวเลือก:
2.2 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.2 นิ้ว SPI โมดูลแสดงด้วย RTP
2.4 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.4 นิ้ว SPI โมดูลแสดงด้วย RTP
2.8 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.8 นิ้ว SPI โมดูลแสดงด้วย RTP
3.2 นิ้ว SPI LCD Module ไม่มีการสัมผัส3.2 นิ้ว SPI โมดูลแสดงด้วย RTP
3.5 นิ้ว SPI LCD Module ไม่มีการสัมผัส3.5 นิ้ว SPI โมดูลแสดงด้วย RTP
4โมดูล SPI LCD ขนาด 0.0 นิ้ว โดยไม่ต้องสัมผัส4.0 นิ้ว SPI โมดูลแสดงด้วย RTP
คําอธิบายทั่วไป
MSP2401/MSP2402เป็นโมดูล TFT-LCD แบบ a-Si แบบส่งสัญญาณ (อัมฟอฟซิลิคอนทรานซิสเตอร์แผ่นกระดาษบางจอจอกระจกเหลว) ซึ่งประกอบด้วยแผ่น TFT-LCD, หน่วยไฟเบาหลังวงจรของไดรเวอร์ ขนาดแผ่นคือ 2.4 นิ้วและความละเอียดคือ 240x320. โมดูล LCD a-Si TFT คุณภาพภาพภาพสูง มีฟังก์ชันแสดงภาพจอส่วนหนึ่ง สามารถใช้ได้ โหมดนอนและสแตนด์บาย สามารถใช้ได้เพื่อประหยัดพลังงาน

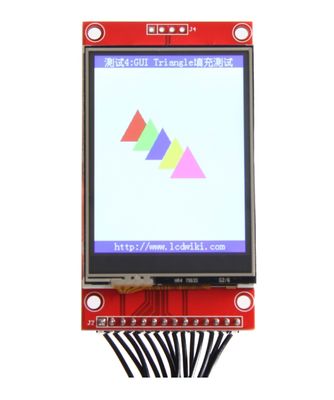

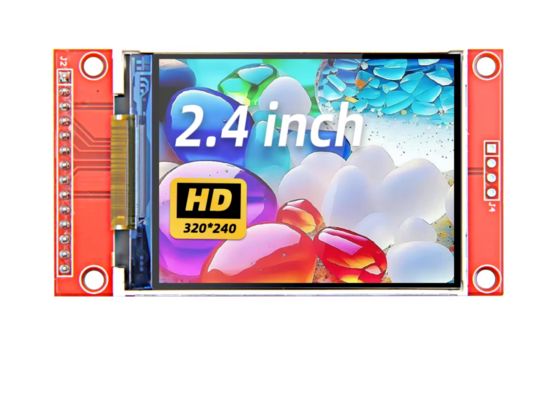

*จอสี 2.4 นิ้ว สนับสนุนการแสดงสี 65K
| ชื่อ | ปริมาตร |
| แสดงสี | สี RGB 65K |
| SKU | MSP2401/MSP2402 |
| ขนาดจอ | 2.4 ((นิ้ว) |
| ประเภท | TFT |
| ไดรเวอร์ IC | ILI9341 |
| การแก้ไข | 320*240 (พิกเซล) |
| อินเตอร์เฟซโมดูล | อินเตอร์เฟซ SPI 4 สาย |
| พื้นที่ทํางาน (พื้นที่ AA) | 36.72x48.96 ((มม) |
| ขนาด PCB โมดูล | 77.18x42.72 ((มม) |
| อุณหภูมิการทํางาน | -20°C ~ 70°C |
| อุณหภูมิในการเก็บ | -30°C~80°C |
| ความดันพลังงาน VCC | 3.3V ~ 5V |
| โลจิก IO โป่งไฟฟ้า | 3.3V ((TTL) |
| การบริโภคพลังงาน | TBD |
| น้ําหนักโดยเฉพาะ ((บรรจุในบรรจุ) | 22 ((g) |

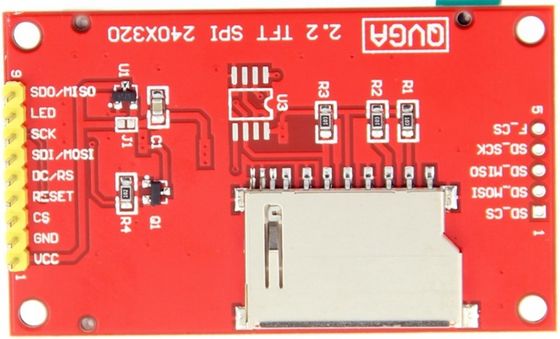

| จํานวน | สัญลักษณ์ Pin | คําอธิบาย |
| 1 | VCC | การเข้าพลังงาน 5V/3.3V |
| 2 | GND | ดิน |
| 3 | CS | สัญญาณการเลือกชิป LCD ระดับต่ําเปิด |
| 4 | กําหนดใหม่ | สัญญาณการรีเซ็ต LCD การรีเซ็ตระดับต่ํา |
| 5 | DC/RS | ระดับสูง: ลงทะเบียน ระดับต่ํา: ข้อมูล |
| 6 | SDI/MOSI | สัญญาณการบันทึกข้อมูลของ SPI bus |
| 7 | SCK | สัญญาณนาฬิการถบัส SPI |
| 8 | LED | ถ้าไม่ควบคุม ติด 3.3V เสมอสว่าง |
| 9 | SDO/MISO | SPI รถบัสอ่านสัญญาณข้อมูล, หากคุณไม่จําเป็นต้องฟังก์ชันการอ่าน, คุณไม่สามารถเชื่อมต่อมัน |
