รายละเอียดสินค้า:
|
| ชื่อ: | 2.2 นิ้ว SPI LCD โมดูล | การแก้ไข: | 320x240 |
|---|---|---|---|
| ขนาด PCB ของโมดูล: | 40.10x67.20 (มม.) | พื้นที่ทํางาน: | 33.84x45.12 ((มม) |
| อินเตอร์เฟซ: | SPI 4 สาย | มุมมอง: | 55/65/65/65 |
| โหมดการแสดงผล: | TFT ปกติเป็นสีขาว | อุณหภูมิในการทำงาน: | -20 ถึง 70 องศา |
| อุณหภูมิในการจัดเก็บ: | -30 ถึง 80 องศา |
2.2 นิ้ว / 2.4 นิ้ว / 2.8 นิ้ว / 3.2 นิ้ว / 3.5 นิ้ว / 4.0 นิ้ว SPI TFT LCD Module with PCB Board
ตัวเลือก:
2.2 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.2 นิ้ว SPI โมดูลแสดงด้วย RTP
2.4 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.4 นิ้ว SPI โมดูลแสดงด้วย RTP
2.8 นิ้ว SPI LCD Module ไม่มีการสัมผัส2.8 นิ้ว SPI โมดูลแสดงด้วย RTP
3.2 นิ้ว SPI LCD Module ไม่มีการสัมผัส3.2 นิ้ว SPI โมดูลแสดงด้วย RTP
3.5 นิ้ว SPI LCD Module ไม่มีการสัมผัส3.5 นิ้ว SPI โมดูลแสดงด้วย RTP
4โมดูล SPI LCD ขนาด 0.0 นิ้ว โดยไม่ต้องสัมผัส4.0 นิ้ว SPI โมดูลแสดงด้วย RTP
คําอธิบายทั่วไป

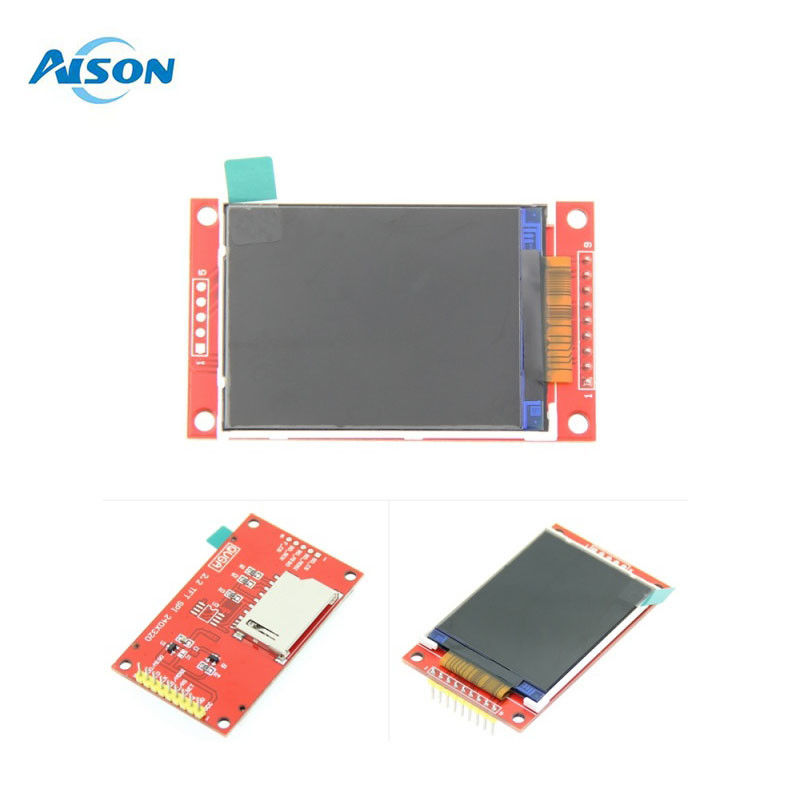

MSP2202 เป็นโมดูล TFT-LCD แบบส่งสัญญาณ a-Si (Amorphous Silicon Thin Film Transistor Liquid Crystal Display) ซึ่งประกอบด้วยแผ่น TFT-LCD, หน่วยไฟหลังวงจรขับขนาดของแผ่นคือ 2.2 นิ้วและความละเอียด 240x320 โมดูล LCD TFT a-Si คุณภาพภาพภาพสูง มีฟังก์ชันจอส่วนหนึ่งมีให้เลือก โหมดการนอนและการรอคอยมีให้เลือกเพื่อประหยัดพลังงาน
| ชื่อ | ปริมาตร |
| แสดงสี | สี RGB 65K |
| SKU | MSP2202 |
| ขนาดจอ | 2.2 ((inch) |
| ประเภท | TFT |
| ไดรเวอร์ IC | ILI9341 |
| การแก้ไข | 320*240 (พิกเซล) |
| อินเตอร์เฟซโมดูล | อินเตอร์เฟซ SPI 4 สาย |
| พื้นที่ทํางาน (พื้นที่ AA) | 33.84x45.12 ((มม) |
| ขนาด PCB โมดูล | 40.10x67.20 ((มม) |
| อุณหภูมิการทํางาน | -20°C~60°C |
| อุณหภูมิในการเก็บ | -30°C ~ 70°C |
| ความดันพลังงาน VCC | 3.3V ~ 5V |
| โลจิก IO โป่งไฟฟ้า | 3.3V ((TTL) |
| การบริโภคพลังงาน | TBD |
| น้ําหนักโดยเฉพาะ ((บรรจุในบรรจุ) | 22 ((g) |

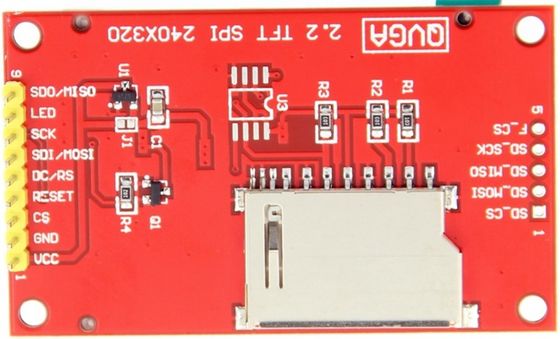

| จํานวน | สัญลักษณ์ Pin | คําอธิบาย |
| 1 | VCC | การเข้าพลังงาน 5V/3.3V |
| 2 | GND | ดิน |
| 3 | CS | สัญญาณการเลือกชิป LCD ระดับต่ําเปิด |
| 4 | กําหนดใหม่ | สัญญาณการรีเซ็ต LCD การรีเซ็ตระดับต่ํา |
| 5 | DC/RS | ระดับสูง: ลงทะเบียน ระดับต่ํา: ข้อมูล |
| 6 | SDI/MOSI | สัญญาณการบันทึกข้อมูลของ SPI bus |
| 7 | SCK | สัญญาณนาฬิการถบัส SPI |
| 8 | LED | ถ้าไม่ควบคุม ติด 3.3V เสมอสว่าง |
| 9 | SDO/MISO | SPI รถบัสอ่านสัญญาณข้อมูล, หากคุณไม่จําเป็นต้องฟังก์ชันการอ่าน, คุณไม่สามารถเชื่อมต่อมัน |
