6 ปิน ESP32 โมดูลจอ 5V จอสัมผัสความจุ 500mA 8M PSRAM LVGL

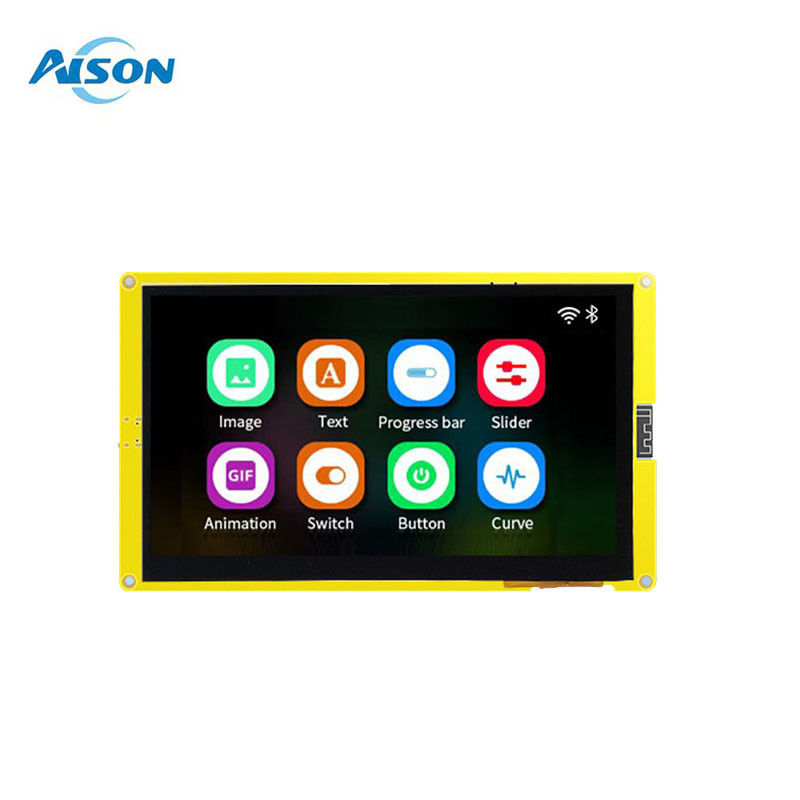

7.0 นิ้ว ESP32-8048S070C โมดูลจอ LCD 800*480 Serial Port Display 2.4 GHz Wifi Bluetooth 16MB SPI Flash และ 8MB PSRAM

1ภาพรวม

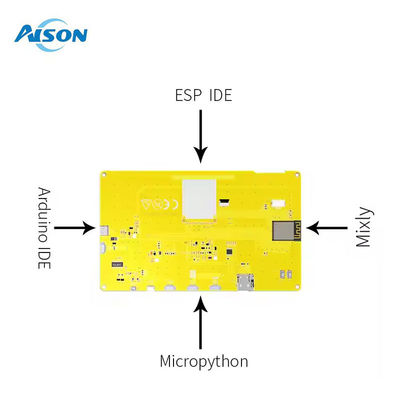

ESP32-8048S070C เป็นบอร์ดการพัฒนาสําหรับจอสัมผัสทางสายตา, บอร์ดพร้อมกับ GUI แพลตฟอร์มแวร์ที่พัฒนาโดยอิสระสนับสนุนการเขียนโปรแกรมลากและทิ้งกราฟิก เพื่อช่วยผู้ใช้ในการดําเนินการพัฒนาแพลตฟอร์มควบคุมที่กําหนดเอง. เครื่องควบคุมหลักของ ESP32-8048S070C บอร์ดการพัฒนารับรอง ESP32-S3-WROOM-1 โมดูล โมดูลนี้เป็น Wi-Fi + Bt + ble โมดูล MCU เป้าหมายทั่วไป, 16MB SPI แฟลชและ 8MB PSRAM ได้ตั้งค่าใน.บอร์ดการพัฒนา ESP32-8048S070C ยังสามารถพัฒนาและแก้ไขปัญหาการใช้งาน เช่น ปุ่ม, เสียงและกล้องผ่านอินเตอร์เฟซการขยายในทั้งสองข้าง, ลดวงจรการพัฒนาของผู้ใช้ได้มาก.

2แหล่งทรัพยากรฮาร์ดแวร์ต่อไปนี้

1) โมดูล ESP32-S3-WROOM-1

ESP32-S3-WROOM-1 เป็น Wi-Fi + Bt + ble MCU โมดูลสําหรับทุกประเภทของการใช้งาน. มันมีฟังก์ชันที่แข็งแรงและการใช้งานที่กว้างขวาง.สามารถใช้ในเครือข่ายเซ็นเซอร์พลังงานต่ําและการใช้งานที่ต้องการ, ตัวอย่างเช่น การโค้ดเสียง, การสตรีมออดิโอ และการแก้ไข MP3 ปารามิเตอร์ของ ESP32-S3-WROOM-1 นี้คือ: 8Mbyte PSRAM + 16Mbyte Flash

2) อินเตอร์เฟซ TP

อินเตอร์เฟซทัชพาดขนาดจุ อินเตอร์เฟส I2C ระยะห่าง 0.5 มิลลิเมตร 6 ปิน ลับดาวน์

3) อินเตอร์เฟซ LCM Display อินเตอร์เฟส LCM Display 7.0 นิ้ว อินเตอร์เฟส SPI ระยะ 1.25 มิลลิเมตร อินเตอร์เฟส SPI นี้เชื่อมต่อกับอินเตอร์เฟส HSPI แฮร์เวย์ของ esp32 ความถี่ของนาฬิกาทํางานสามารถ
ปริมาตรของจอที่ใช้คือ: ขนาด 7.0 นิ้ว ความหนาแน่นของพิกเซล-165PPI ความละเอียด: 800*RGB*480 รุ่นจอ:

ESP32-8048S070C

4) การจัดการพลังงาน

สอง LDOS ของ 3.3V การออก หนึ่งให้พลังงานกับบอร์ดเอง อีกหนึ่งให้พลังงานกับบอร์ดขยายภายนอกการจําหน่ายพลังงานถูกแยกแยกเพื่อป้องกันแผ่นขยายจากการแทรกแซงการจําหน่ายพลังงานของ esp32-S3มันทําให้ ESP32-S3 มีความมั่นคง

5) อินเตอร์เฟซพลังงานภายนอก

อินเตอร์เฟซพลังงานภายนอก (บวกและลบตามที่แสดงใน + - สัญลักษณ์ในรูป) ระยะความแรงกดไฟเข้า 5v,กระแสน้ําหนักสูงสุด I > 2A

6) คีย์ RST

กดปุ่มรีเซ็ตตัวเองเพื่อเชื่อมต่อกับปิน EN ของ ESP32-S3 ปุ่มนี้สามารถใช้ในการรีเซ็ต ESP32-S3

7) อินเตอร์เฟซประเภท C

อินเตอร์เฟซ USB-C สากล (อินเตอร์เฟสประเภท C) อินเตอร์เฟสนี้ใช้ในการให้พลังงานกับบอร์ดการพัฒนา การสื่อสาร UART และการดาวน์โหลดฟอร์มแวร์ฮาร์ดแวร์ของวงจรดาวน์โหลดนํามาใช้ การควบคุมการไหลของข้อมูล, ดังนั้นการดาวน์โหลดฟอร์มแวร์จะรองรับการดาวน์โหลดอัตโนมัติหนึ่งคลิก

3พลังในการใช้คําสั่ง

1) พลังงานไฟฟ้า

บอร์ดการพัฒนานี้สนับสนุนอุปกรณ์ประกอบพลังงาน USB Type-C 5V และอินเตอร์เฟซการเข้าพลังงานภายนอกที่จองไว้ (ตามที่แสดงด้วยหมายเลขอ้างอิง 5 ในรูป 3)

ความแรงกดไฟเข้า 5V ส่งกระแสไฟฟ้าไม่ต่ํากว่า 1A เมื่อไม่ใส่แผ่นขยายอื่น ๆและกระแสความดันทางเข้า 5V ที่รองรับกระแสไฟฟ้าไม่ต่ํากว่า 2A เมื่อแผ่นขยายอื่น ๆ ถูกใส่ (ดูการบริโภคพลังงานจริงของแผ่นขยายเพื่อรายละเอียด). หมายเหตุ: เมื่อไฟฟ้าภายนอกถูกให้ผ่านอินเตอร์เฟซพลังงานที่เก็บไว้ ระยะเวลาการเข้าของความกระชับกําลังของไฟฟ้าคือ 5V และกระแสแรงฝากที่แนะนําคือ I> 2A

2) ข้อควรระวัง

กรุณาตรวจสอบว่าสาย FPC ของจอ TP และ LCM ได้ถูกใส่เข้าไปในซ็อต FPC ที่ตรงกันก่อนที่จะให้พลังงานกับบอร์ดการพัฒนา

4ปริมาตรไฟฟ้าของบอร์ด

สถานที่ทดสอบ:

1อุณหภูมิ: อุณหภูมิห้อง 25 °C

2พลังงานไฟฟ้า: 5.0V ความดันคลื่น V

ปริมาตรการทดสอบ:

1,กระแสทํางานปกติ: 500mA ((กระแสเฉลี่ย)

5เฟิร์มแวร์เผา

ขั้นตอนที่ 1:

เชื่อมต่อคอร์ด ESP32-8048S070C กับคอมพิวเตอร์ผ่านเคเบิลข้อมูล USB-TypeC เนื่องจากคอร์ดการพัฒนานี้มีการประมวลผลการควบคุมการไหลของข้อมูลอัตโนมัติแฟร์มแวร์สามารถดาวน์โหลดโดยอัตโนมัติผ่าน ESP32 Flash_Download_Tools.

2) ขั้นตอนที่สอง:

ดังที่แสดงในรูป 7-1 ด้านล่าง: เลือกเส้นทางของฟอร์มแวร์ที่จะถูกเผาที่ 1. ที่อยู่มักจะเป็น 0X00. หลังจากตั้งค่า, จําต้องตักด้านหน้า; เลือกนาฬิการะบบให้เป็น 40MHz ใน 2 จุด;เลือกขนาดของ Flash เป็น 128Mbit ใน 3 จุด; เลือก SPI MODE เป็นโหมด DIO ที่ 4 จุด เลือกหมายเลขพอร์ตของบอร์ดปัจจุบันที่รับรู้โดยคอมพิวเตอร์ที่ 5; เลือกอัตราการต่อส่งพอร์ตลําดับที่ 6 จุด (ค่าที่ใหญ่กว่า,อัตราการดาวน์โหลดฟอร์มแวร์ที่เร็วขึ้น, และการสนับสนุนสูงสุดคือ 1152000bps); หลังจากทําการตั้งค่าแบบก่อนหน้านี้ คลิกที่ 7 เพื่อเริ่มการเผาฟอร์มแวร์

3) ขั้นตอนที่สาม

หลังจากที่ทําสําเร็จสองขั้นตอนข้างต้น กดปุ่มรีเซ็ทบนด้านหลังของ
พันธมิตรการพัฒนาที่จะเริ่มต้นการทํางานของฟอร์มแวร์ เพิ่งถูกเผา
